Kemialliset ankkuroinnit sopivat ihanteellisesti suurlujuuskuormituksiin, koska lopputuloksena oleva lujuus on melkein aina voimakkaampi kuin itse pohjamateriaali. Koska järjestelmä perustuu kemiallisiin ja mekaanisiin yhdisteisiin, alustaan ei kohdistu  esikuormitusjännitystä, kuten mekaanisilla, laajentuvilla kiila-ankkureilla. Tämän takia kemialliset ankkurit ovat ihanteellisia ratkaisuja ankkurointeihin jotka sijaitsevat lähellä reunoja tai kun kiinnitetään ankkureita lähelle toisiaan.

Kemialliset ankkurointimassat tarjoavat huomattavia hyötyjä mekaanisiin ankkureihin vertaillessa

  • Ankkurointi upotetaan täysin hartsiin
  • Ankkuri peittyy täysin hartsilla jolloin muodostuu myös korroosiosuoja
  • Improved cost performance
  • Parempi kustannustehokkuus
  • No expansion – no cracking of substrate
  • Suurempi jousto pulttien pituuksissa, riippuen kuormasta
  • Voimakkaasti silloittunut duromeeri (polymeeri, joka silloittuu ja hajoaa kuumennettuaan määriteltyyn lämpötilaan)


Kemialliset ankkurit tarjoavat  joustavuutta. Mikä siis on mahdollista?

  • Ankkuroinnit lähellä toisiaan
  • Ankkuroinnit lähellä reunoja
  • Monia eri ankkurointi vaihtoehtoja eri syvyyksillä ja halkaisijoilla

Asennusesimerkkejä

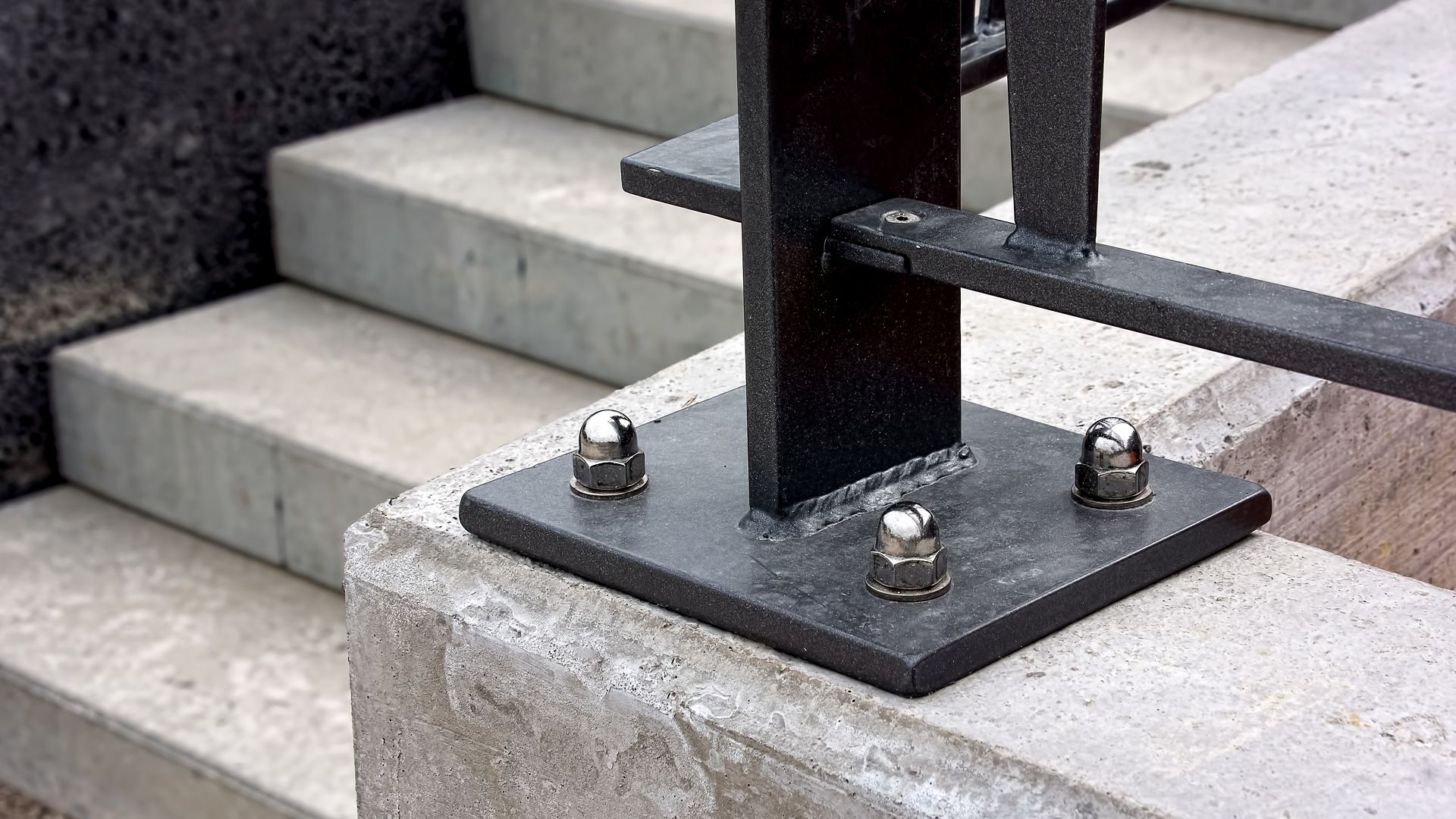

Bolts anchored into concrete with Sika AnchorFix anchoring adhesive
Bolts anchored into concrete with Sika AnchorFix anchoring adhesive
Bolts anchored into concrete bridge structure with Sika AnchorFix anchoring adhesive
Satellite dish anchored into concrete wall with Sika AnchorFix anchoring adhesive

Ilmainen Sika AnchorFix® -laskentaohjelma

Sika AnchorFix® Calculation Software for chemical anchors

Sika Anchorfix® Laskentaohjelma kemiallisten ankkurointien laskentaan (kierretangot sekä raudoitteet); perustuu Eurooppalaisiin sekä Amerikkalaisiin standardeihin ja on saatavana ilmaiseksi. Uusinta tekniikkaa oleva laskentaohjelma on kehitetty käyttäjäystävälliseksi, ammattimaiseksi suunnittelutyökaluksi avustamaan rakennesuunnittelijoita heidän työssään:

  • Ankkurointien suunnittelu ja jälkiasennettavien raudoitteiden liitokset
  • Monikielinen (10 eri kieltä)
  • 3D graafiikka on visuaalinen apu joka on rakennettu käyttäjäkokemuksien perusteella
  • Metrinen ja Fraktinen (imperiaalinen) mittajärjestelmä
  • Päivittyy automaattisesti
Katso lisätietoja ja lataa laskentaohjelma ilmaiseksi

Sika Anchorfix® laskentaohjelma ottaa huomioon Amerikkalaisen standardin ankkurointiin (ACI 318-08, -11 & -14) sekä Eurooppalaisen suunnittelustandardin TR029 ankkurointiin kierretangoilla ja TR023 jälkiasennetujen raudoitteiden kiinnityksissä.

Ohjelma on jaettu kahteen eri moduuliin ja sitä voidaan käyttää laskelmien tekemiseen seuraavien suunnittelustandardien mukaisesti:

Ankkurointien laskentamoduuli

  • EOTA TR029 suunnitteluun käyttäen ETA:a EAD 330499-00-0601 mukaisesti
  • TR045 Seismiseen suunnitteluun käyttäen ETA:a EAD 330499-00-0601 mukaisesti
  • ACI318-08 suunnitteluun käyttäen IAPMO/ICC-ES raporttia (IBC 2009)
  • ACI318-11 suunnitteluun käyttäen IAPMO/ICC-ES raporttia (IBC 2012)
  • ACI318-14 suunnitteluun käyttäen IAPMO/ICC-ES raporttia (IBC 2015)


Raudoitteiden liitäntämoduuli

  • EOTA TR023 raudoitteiden asennus-suunnitteluun käyttäen TR023 ETA
Lue huolellisesti ennen laskentaohjelman latausta:

Tämä sovellus ja sen antamat tulokset on tarkoitettu vain ammattikäyttäjille, joilla on asiantuntemusta asiasta. Käyttäjien on itsenäisesti tarkistettava tulokset ennen käyttöä ja otettava huomioon sijainti- ja käyttöolosuhteet, tuotetiedot ja muut ohjeet sekä paikalliset sovellettavat standardit ja määräykset.

Ohjelmasovelluksesta saatu tulos ei ole suunnitelma, vaan suunnittelija vastaa laskelman oikeellisuudesta.

Ohjelmistosovelluksen ja sen käytöstä saatujen tulosten osalta Sika ei takaa tarkkuutta, luotettavuutta, täydellisyyttä, myyntikelpoisuutta tai sopivuutta mihinkään tarkoitukseen. Ohjelmistosovellus tarjotaan "as-is" -periaatteella, ja Sika hylkää nimenomaisesti takuut ohjelmistosovelluksesta ja sen käytöstä saaduista tuloksista.

Olen lukenut, ymmärtänyt ja hyväksyn yllä mainitun selvityksen laskentaohjelman lataamisesta.
