Sikaflex®-292i
Sikaflex®-292i on valumaton 1-K polyuretaanipohjainen tiksotrooppinen pastamainen liimamassa, kuivuen ilmankosteuden vaikutuksesta. Tuote omaa erinomaiset liimausominaisuudet ja hyvän mekaanisen lujuuden. Sikaflex®-292i täyttää kansainvälisen merenkulkujärjestön (IMO) liekinleviämistestin vaatimukset.
- Hyvät välysten täyttö-ominaisuudet
- Ylimaalattavissa rajoitetusti
- Liimaa hyvin useimpia materiaalipintoja
- Ruorimerkitty
- Ei sisällä liuotinaineita ja hyvin alhainen VOC
Tuotetiedot
| Kemiallinen koostumus | 1-komponenttinen polyuretaani | |
| Väri (CQP001-1) | Valkoinen | |
| Kovettumistapa | Ilmankosteudesta | |
| Tiheys (kuivumaton) | riippuen väristä | 1.3 kg/l |
| Muodossa pysyminen (CQP061-1) | Oikein hyvä | |
| Levityslämpötila | 10 ─ 40 °C | |
| Nahoittumisaika (CQP019-1) | 40 minuuttia A | |
| Avoinaika (CQP526-1) | 30 minuuttia A | |
| Kovettumisnopeus (CQP049-1) | (katso kaavio 1) | |
| Kutistuminen (CQP014-1) | 2 % | |
| Shore A -kovuus (CQP023-1 / ISO 48-4) | 40 | |
| Vetolujuus (CQP036-1 / ISO 527) | 3 MPa | |
| Murtovenymä (CQP036-1 / ISO 37) | 400 % | |
| Repäisylujuuden kestävyys (CQP045-1 / ISO 34) | 8 N/mm | |
| Veto-leikkauslujuus (CQP046-1 / ISO 4587) | 2 MPa | |
| Käyttölämpötila (CQP509-1 / CQP513-1) |
4 tuntia 1 tunti | -50 ─ 90 °C 120 °C 140 °C |
| Säilyvyys | 12 kuukautta B |
| CQP = Corporate Quality Procedure | B) 23 °C / 50 % suht.kost. | C) varastoituna alle 25 °C |
KOVETTUMISTAPA
Sikaflex®-292i läpikuivuu ilman kosteuden vaikutuksesta. Alhaisissa lämpötiloissa ilman sisältämä kosteus on yleensä alhaisempi ja kuivumisreaktio tapahtuu hitaammin (katso kaavio 1).

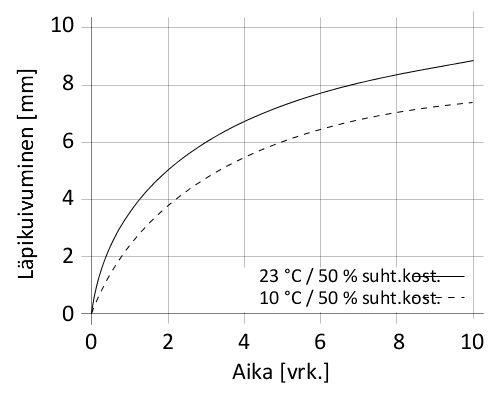

Kaavio 1: Kuivumisnopeus Sikaflex®-292i
KEMIALLINEN KESTÄVYYS
Sikaflex®-292i kestää yleisesti vettä, merivettä, laimennettuja happo- ja laimennettuja emäsliuoksia. Kestää lyhytaikaisesti polttoaineita, mineraaliöljyjä, kasvi- ja eläinpohjaisia rasvoja ja öljyjä. Ei kestä orgaanisia happoja, glykolialkoholeja, väkevöityjä mineraalihappoja ja emäksisiä liuoksia tai liuottimia.
Käyttö
Pinnan esikäsittely
Pintojen tulee olla puhtaita, kuivia eikä niissä saa olla rasvaa, öljyä, pölyä. Tartuntakäsittelyaineiden käyttö parantaa ratkaisevasti massan kiinnipysyvyyttä pitkällä aikavälillä. Materiaalipintakohtaiset ehdotukset tartuntakäsittelyaineista löytyvät tuotesarjan voimassaolevasta Sika® Pre-treatment Chart -taulukosta.
Ehdotukset perustuvat kokemuksiimme mutta niistä täytyy aina varmistua suorittamalla tartuntakokeet todellisille materiaalipinnoille pitkäaikaisen kiinnipysyvyyden varmistamiseksi.
Käyttökohde
Sikaflex®-292i on levitettävissä lämpötila-alueella 10 °C - 40 °C (ympäristö ja tuote) mutta muutokset kuivumisnopeudessa ja levitysominaisuuksissa tulee huomioida. Optimaaliset levitysolosuhteet saavutetaan kun materiaalipinnan ja massan lämpötila on 15 °C ja 25 °C välillä.
Tuotteen viskositeetti kasvaa alhaisissa lämpötiloissa. Helppokäyttöistä annostelua varten tuotteen lämpötila tulee saattaa ympäröivän olosuhteen tasolle ennen käyttöä.
Liimasauman riittävän kerrosvahvuuden varmistamiseksi suosittelemme sauman levittämistä poikkileikkaukseltaan kolmiomaisena (kts. piirros alla).
Kuva 1: Ohje liimasauman levitysmuodoksi ja puristamiseksi lopulliseen muotoon.
Sikaflex®-292i patruunan annosteluun suositellaan käytettävän mäntätoimista pistoolia (käsi-, paineilma- tai akkukäyttöinen). Liiman avoinaika lyhenee merkittävästi kuumassa ja kosteassa ilmastossa. Liimausliittäminen tulee aina suorittaa liimalle annetun avoinajan sisällä. Liimausta ei saa suorittaa mikäli levitetyn liimasauman pinta on jo päässyt nahoittumaan/kuivumaan.
Sauman viimeistely
Sauman viimeistely on suoritettava tuotteelle ilmoitetun avoinajan kuluessa. Viimeistelyaineena suositellaan käytettävän Sika® Tooling Agent N. Muiden viimeistelyaineiden suhteen käyttäjän tulee tarkistaa / varmistua niiden soveltuvuudesta / yhteensopivuudesta ennen käyttöä.
Tahrojen poisto
Kuivumaton Sikaflex®-292i voidaan poistaa työkaluista ja välineistä Sika® Remover-208 tai muulla sopivalla liuottimella. Kuivuneena tuote on poistettavissa vain mekaanisesti. Kädet ja muu tahriintunut iho tulee puhdistaa välittömästi Sika® Cleaner-350H -puhdistuspyyhkeellä tai sopivalla teollisuuspesuaineella ja vedellä (ei liuottimilla).
FAQ
You will find different variations and materials for rub rails such as GRP, paints, wood and moulded PVC, etc. Therefore a good surface preparation is key. Products needed depending on the rub rail material to be bonded.
To ensure a good final result follow the advice given in the pre-treatment chart. Common product for rub rail bonding is our assembly adhesive for marine Sikaflex®-292i or the STP based marine sealant Sikaflex®-591.
For further details read our application guidelines and our pre-treatment chart.
Winches, windlasses are subject to high mechanical stresses, fans, hatches and hatch covers to low stresses. To make sure your fittings are sealed strongly we recommend the following:
Bedding and sealing of fittings subject to high mechanical stresses
Deck fittings such as chain plates, winches and guide rollers must absorb very high dynamic stresses. For this purpose, a high-performance product, Sikaflex®-292i, our assembly adhesive, should be used in conjunction with additional mechanical fixings.
Bedding and sealing of fittings subject to minimal mechanical stresses
Deck fittings, such as ventilators and cover strips, need to be waterproofed but are not subject to high tensile or torsion stresses.
These fittings can be effectively bedded and sealed with only Sikaflex®-291i or if the joint remains visible and is exposed to weathering, then use Sikaflex®-591 or Sikaflex®-295 UV.
Check pre-treatment chart for surface preparation of substrates prior to application and follow application steps according to application guidelines.
For further details read our application guidelines and our pre-treatment chart.
