SikaWrap® FX-50 C

SikaWrap® FX-50 C

Hiilikuitunauha rakenteelliseen vahvistamiseen, yhdistämiseen ja SikaWrap® vahvikejärjestelmien ankkurointiin

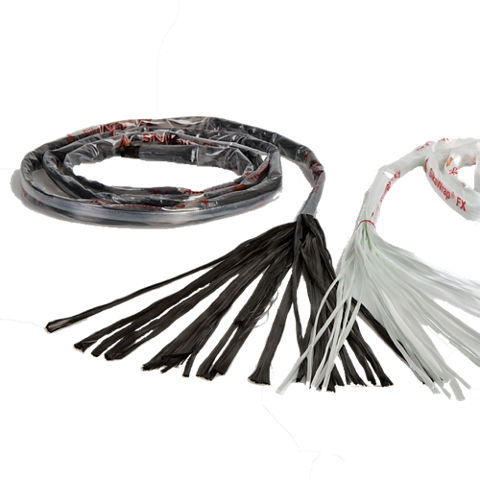

SikaWrap® FX-50 C on yhdensuuntainen rakenteellinen hilikuitunauha, koteloituna muovipäälysteeseen.

  • Korroosionkestävä
  • Kestävät hiilikuidun ominaisuudet
  • Monikäyttöinen
  • Helppo asentaa
Tuotetietoesite Käyttöturvallisuustiedote Näytä kaikki dokumentit

Käyttö

  • SikaWrap® hiili- ja lasikuitukankaiden ankkurointi betoniin tai muuraukseen
  • SikaWrap® hiili- tai lasikuitukankaiden yhdistäminen betoni- tai muurausrakenteen läpi.
  • Joustava lähelle pintaa asennettu vahvistus (NSM, Near Surface Mounted)
  • Ankkuroitu lähelle pintaa asennettu ulokepalkkien vahvistus


Edut

  • Korroosionkestävä
  • Kestävät hiilikuidun ominaisuudet
  • Monikäyttöinen
  • Helppo asentaa

Pakkaus

25 m rulla muovisessa kela annostelijassa

Tuotetiedot

Tuotetiedot

Rakenne

Yhdensuuntainen hiilikuitunauha kääritty muoviseen kuoreen

Kuitutyyppi

Hiilikuitu

Käyttöikä

24 kk valmistuspäivämäärästä

Varastointiolosuhteet

Varastoidaan vahingoittumattomassa avaamattomissa alkuperäisissä pakkauksissa. Kuivassa varastossa +5°C...+35°C lämpötilassa. Suojattava suoralta auringonvalolta

Kuivakuidun tiheys

1.82 g/cm3

Läpileikkaus

≥ 28 mm2 (perustuen hiilikuitupitoisuuteen)

Massa pituusyksikköä kohti

≥ 50 g/m (ainoastaan hiilikuidut)

Kuivakuidun vetolukuus

4 000 N/mm2

(ASTM D 4018)

Kuivakuidun kimmokerroin jännityksessä

240 kN/mm2

(ASTM D 4018)

Kuivakuidun murtovenymä

≥ 1.6 %

(ASTM D 4018)
System information

Menetelmä rakenne

Menetelmä tulee tehdä kuten se on kuvattu ja sitä ei tule muuttaa.

Impregnointi / laminointi hartsi

Sikadur®-300 tai

Sikadur®-52 N tai

Sikadur®-52 LP

Ankkurointihartsi

Sikadur®-330 tai

Sika AnchorFix®-3001 tai

Sika AnchorFix®-3030

Rakenteellinen vahvikekangas

SikaWrap® hiili- tai lasikuitukangas


Sulautetun komposiitin halkaisija on n. 10 mm

Lisätietoja Sikadur®-330, Sikadur®-300, Sikadur-52 N tai Sikadur®-52 LP ja AnchorFix®-3001 ja Anchorfix®-3030 yhdessä hartsin ja kankaan asennuksesta, saa tuotteiden tuotetietoesitteistä ja Method Statementistä.
Tekniset tiedot

Lamellirakenteen nimellispoikkileikkaus

78 mm2

vetolujuus

~2 000 N/mm2 (liittyen kuidun poikkileikkaukseen)*

(EN 2561**)

*Impregnointihartsi: Sikadur®-300, Sikadur®-52 N tai Sikadur®-52 LP

*Kuitujen pituussuuntaiset arvot

** Standardia mukautetttu näytepalan muodon vuoksi

Laminoitu kimmokerroin

~230 kN/mm2 (liittyen kuitujen poikkileikkaukseen)*

(EN 2561**)

*Impregnointihartsi: Sikadur®-300, Sikadur®-52 N tai Sikadur®-52 LP

*Kuitujen pituussuuntaiset arvot

** Standardia mukautettu näytepalan muodon vuoksi

Käyttö

Menekki

Menekki

Ankkurointi impregnointi: 110–150 g/m
SikaWrap® kankaat: Lisätietoja kyseisen tuotteen tuotetietoesitteestä.
Käyttö

ALUSTAN LAATU

Alustan tartuntavetolujuuden oltava: 1.0 N/mm² tai kuten suunnitelmissa määritetään. Katso myös asiaan liittyvästä Method Statementistä lisätietoja

ALUSTAN VALMISTELU

Betoni on puhdistettava ja valmistettava, jotta saadaan aikaan sementtiliimaton ja epäpuhtaksista vapaa, avoin kuvioitu pinta. Katso myös lisätietoja asiaan liittyvästä Method Statementistä.
