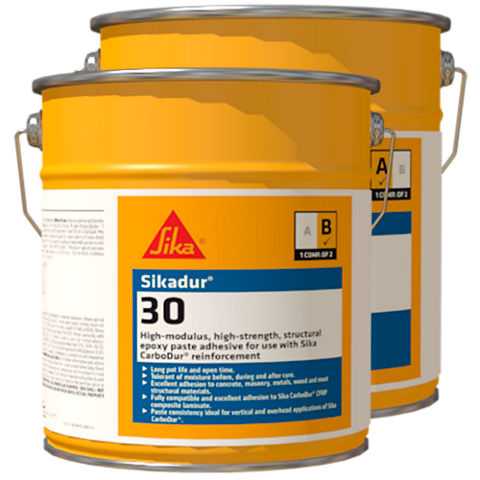

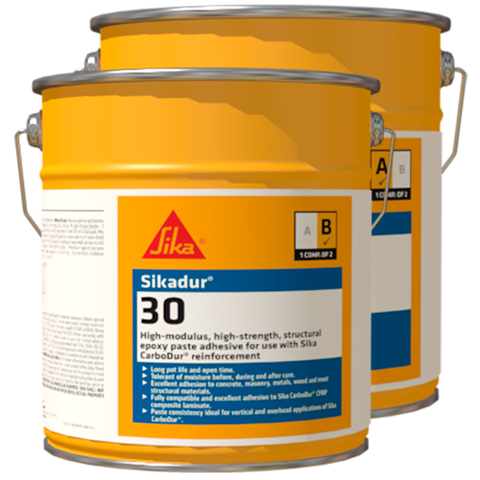

Sikadur®-30
Tiksotrooppinen 2-komponenttinen rakenteellinen epoksiliima esim. hiilikuituvahvistuksien kiinnittämiseen
Sikadur®-30 2-komponenttinen, tiksotrooppinen rakenteellinen epoksiliima, joka tarttuu hyvin moniin eri rakennusmateriaaleihin. Tuotteella on korkea mekaaninen lujuus ja sitä käytetään rakenteelliseen vahventamiseen teräslevyjen tai Sika® Carbodur® levyjen kanssa.
- Helppo sekoittaa ja työstää.
- Erillistä tartuntaa ei tarvita.
- Hyvä virumisenkestävyys jatkuvassa kuormituksessa.
- Erittäin hyvä tartunta betoniin, muurattuihin rakenteisiin, kiveen, teräkseen, valurautaan, alumiiniin, puuhun ja Sika® Carbodur® -nauhoihin
- Korkea ilmansuhteellinen kosteus ei vaikuta kovettumiseen
- Korkeat lujuusarvot omaava liima
- Tiksotrooppinen; valumaton pystysuorilla pinnoilla ja yliolan työstössä.
- Kutistumaton kuivuessaan
- Soveltuu rakenteelliseen korjaukseen, Luokka R4
- Komponentit ovat erivärisiä ja se helpottaa tasalaatuisen seoksen aikaansaamista
- Hyvä mekaaninen kesto
- Kulutuksen ja rasituksen kestävä
- Nesteiden ja vesihöyryn läpäisemätön
Käyttö
Soveltuu rakenteelliseen betonipintojen korjaukseen (EN1504-9 Periaate 3, menetelmä 3.1) Lohjenneiden ja vaurioituneiden betonirakenteiden korjaus silloilla, yhteiskunnallisessa rakentamisessa ja superstruktuureissa. Soveltuu rakenteelliseen vahventamiseen (EN 1504-9, Periaate 4, menetelmä 4.3) Betonirakenteen kantavuuden lisääminen levyvahvikkeita liimaamalla Erityisesti tarkoitettu rakenteellisiin liimauksiin, rakenteiden vahventamiseen kuten:- Sika® Carbodur® -nauhojen liimaamiseen betoniin, tiilirakenteisiin ja puuhun (lisätietoja Sika® Carbodur® tuotteen tietoesitteestä, menetelmäohjeesta: Sika CarboDur® Externally Bonded Reinforcement” Ref: 850 41 05 ja “Method Statement for Sika CarboDur® Near Surface Mounted Reinforcement” Ref: 850 41 07)
- Teräslevyjen liimaukseen betoniin (lisätietoja Sikan teknisestä neuvonnasta).
Edut
Sikadur®-30:lla on seuraavanlaisia etuja:- Helppo sekoittaa ja työstää.
- Erillistä tartuntaa ei tarvita.
- Hyvä virumisenkestävyys jatkuvassa kuormituksessa.
- Erittäin hyvä tartunta betoniin, muurattuihin rakenteisiin, kiveen, teräkseen, valurautaan, alumiiniin, puuhun ja Sika® Carbodur® -nauhoihin
- Korkea ilmansuhteellinen kosteus ei vaikuta kovettumiseen
- Korkeat lujuusarvot omaava liima
- Tiksotrooppinen; valumaton pystysuorilla pinnoilla ja yliolan työstössä.
- Kutistumaton kuivuessaan
- Soveltuu rakenteelliseen korjaukseen, Luokka R4
- Komponentit ovat erivärisiä ja se helpottaa tasalaatuisen seoksen aikaansaamista
- Hyvä mekaaninen kesto
- Kulutuksen ja rasituksen kestävä
- Nesteiden ja vesihöyryn läpäisemätön
Pakkaus
| 6 kg (A+B) | Esiannostellut määrät |
| lavassa 480 kg (80 x 6 kg) |
Esiannostelemattomat teollisuuspakkaukset (lavassa 14 astiaa):
| Komponentti A | 30 kg astia |
| Komponentti B | 10 kg astia |
Väri
Osa A: valkoinen
Osa B: musta
Osat A+B sekoitettuna vaalean harmaa
Tuotetiedot
HYVÄKSYNNÄT / SERTIFIKAATIT
- IBMB, TU Braunschweig, test report No. 1734/6434, 1995: Testing for Sikadur®-41 Epoxy mortar in combination with Sikadur®-30 Epoxy adhesive for bonding of steel plates.
- Avis Technique N° 3/16-875 (annule et remplace N° 3/10-669) Sika® CarboDur®, SikaWrap®
- CIT n°290 18/07/2017 (certificato di idoneità tecnica all'impiego) ; Sika ® CarboDur®, SikaWrap®, Sikadur®
- Adhesive for structural bonding tested according to EN 1504-4, provided with the CE-mark ETA-21/0276 (European Technical Assessment) based on EAD 160086-00-0301 – "Kits For The Strengthening of Concrete Elements by Externally Bonded CFRP Strips"
- CE Marking and Declaration of Performance to EN 1504-3 - Concrete repair product for structural repair
- CE Marking and Declaration of Performance to EN 1504-4 - Structural bonding
Kemiallinen pohja
Epoksi hartsi ja valikoidut täyteaineet
Käyttöikä
24 kk valmistuspäivästä.
Varastointiolosuhteet
Asianmukaisesti avaamattomassa alkuperäispakkauksissa kuivassa varastoituna. Varastointilämpötila +5°C - +30°C. Suojattava auringonvalolta.Tiheys
| 1.65 kg/l ±0.1 kg/l (Komponentit A+B sekoitettuna) (+23 °C:ssa) |
Puristuslujuus
| Kovettumisaika | Kovettumislämpötila | |
| +10 °C | +35 °C | |
| 12 tuntia | - | ~85 N/mm2 |
| 1 vrk | ~55 N/mm2 | ~90 N/mm2 |
| 3 vrk | ~70 N/mm2 | ~90 N/mm2 |
| 7 vrk | ~75 N/mm2 | ~90 N/mm2 |
Kimmokerroin puristuksessa
| ~9,600 N/mm2 (23 °C:ssa) | (ASTM D 695) |
Vetolujuus
| Kovettumisaika | Kovettumislämpötila | |
| +15 °C | +35 °C | |
| 1 vrk | ~20 N/mm2 | ~26 N/mm2 |
| 3 vrk | ~23 N/mm2 | ~27 N/mm2 |
| 7 vrk | ~26 N/mm2 | ~29 N/mm2 |
Leikkauslujuus
| Kovettumisaika | Kovettumislämpötila | ||
| +15 °C | +23 °C | +35 °C | |
| 1 vrk | ~4 N/mm2 | - | ~17 N/mm2 |
| 3 vrk | ~15 N/mm2 | - | ~18 N/mm2 |
| 7 vrk | ~16 N/mm2 | 18 N/mm2 (1) | ~18 N/mm2 |
Betoninmurtuma (~15 N/mm2)
(1) (DIN EN ISO 4624)
Vetotartuntalujuus
| Kovettumisaika | Alusta |
| Tartunnan lujuus | |
| 7 vrk | Betoni kuiva | +23 °C | > 4 N/mm2 * | |
| 7 vrk | Teräs | +23 °C | >21 N/mm2 |
*100% betoninmurtuma
Kutistuma
0.04 % | (FIP: Fédération Internationale de la Précontrainte) |
Lämpölaajemimiskerroin
| 2.5 x 10−5 per °C (Lämpötila-alue: −20 °C - +40 °C) | (EN 1770) |
Käytönaikainen lämpötila
−40 °C - +45 °C (kun kovettuminen on tapahtunut +23 °C:ssa)
Lasittumislämpötila
| Kovettumisaika | Kovettumislämpötila | TG |
| 30 vrk | +30 °C | +52 °C |
Taipumislämpötila
| Kovettumisaika | Kovettumislämpötila | HDT |
| 3 tuntia | +80 °C | +53 °C |
| 6 tuntia | +60 °C | +53 °C |
| 7 vrk | +35 °C | +53 °C |
| 7 vrk | +10 °C | +36 °C |
Käyttö
Sekoitussuhde
Osa A: Osa B = 3: 1 paino-osina ja tilavuusosina.
Käytettäessä esiannostelemattomia pakkauksia tulee mitata erittäin tarkasti käytettävien komponenttien määrät.
Kerrospaksuus
30 mm maks,
Valuma
| Pystysuorilla pinnoilla valumaton 3–5 mm kerroksilla, +35°C. | (FIP: Fédération Internationale de la Précontrainte) |
Puristettavuus
| 4’000 mm2 +15:ssa °C 15 kg:lla | (FIP: Fédération Internationale de la Précontrainte) |
Tuotteen lämpötila
Sikadur®-30 työstetään +8 °C - +35 °C lämpötilassa.
Ympäröivän ilman lämpötila
+8 °C min. / +35 °C maks.
Kastepiste
Varottava kastepistettä!
Alustan lämpötilan tulee olla yli 3°C yli kastepisteen.
Alustan lämpötila
+8 °C min. / +35 °C maks.
Alustan kosteuspitoisuus
Korkeintaan 4 paino-%.
Jos alusta on mattakostea niin liima on harjattava alustaan kunnolla kiinni.
Pot life -aika
| Lämpötila | Työstöaika | Avoin aika |
| +8 °C | ~120 minuuttia | ~150 minuuttia |
| +20 °C | ~90 minuuttia | ~110 minuuttia |
| +35 °C | ~20 minuuttia | ~50 minuuttia |
Reaktioaika alkaa heti kun komponentit ovat kosketuksissa toisiinsa. Työstöaikaan vaikuttaa lämpötila, lämpimällä lyhyempi aika ja pidempi aika viileällä. Mitä suurempi määrä kerralla sekoitetaan sitä lyhyempi aika työstää, sekoitettu erä voidaan jakaa osiin. Työstöaikaa voidaan pidentää sillä, että komponentit viilennetään (ei alle +5°C) ennen sekoitusta.
ALUSTAN LAATU
Katso lisätietoja tuoteesitteistä Sika® CarboDur® nauhat ja Sika® CarboDur® BC tangot.
ALUSTAN VALMISTELU
Katso Sika® Carbodur® tuotteen tietoesitte, menetelmäohje: Sika CarboDur® Externally Bonded Reinforcement” Ref: 850 41 05 ja “Method Statement for Sika CarboDur® Near Surface Mounted Reinforcement” Ref: 850 41 07.SEKOITUS
TÄRKEÄÄ
Vältä ilman sekoittumista astiaan
Huom. Käytä yksittäistä (esiannostellut) astiat tai kaksois-spiraalisekoitinta (Bulkki astiat) käyttäen noin 300 rpm kierroslukua.
Esiannostellut pakkaukset
- Sekoita Osa A (hartsi) noin 30 sekuntia
- Sekoita Osa B (Kovetin) Osaan A.
- Sekoita A+B osat jatkuvalla liikkeellä ~3 minuutin ajan, kunnes homogeeninen, tasavärinen koostumus on saavutettu
- Varmistaaksesi täydellisen sekoittumisen, kaada seos vielä toiseen astiaan ja sekoita vielä lyhyesti.
Bulkki astiat
Huom. sekoita vain määriä, jotka voit käyttää astia-ajan sisällä.
Sekoita ensin molemmat komponentit kunnolla yksinään. Sekoita komponentit keskenään soveltuvan kokoisessa astiassa, oikeissa suhteissa kuten esiannostellut pakkaukset.
