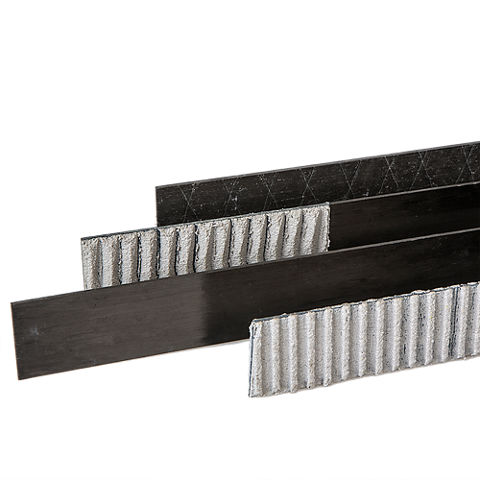

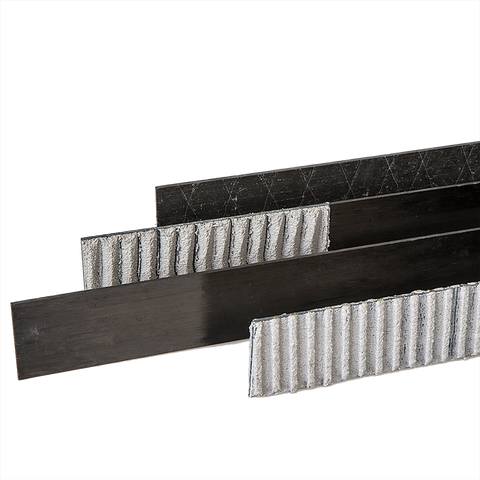

Sika® CarboDur® M

Suulakepuristettua hiilikuidusta tehtyä laminaattia rakenteelliseen vahventamiseen osana Sika® CarboDur® menetelmää

Sika® CarboDur® M ovat hiilikuidusta tehtyä laminaattia (CFRP = Carbon Fiber Reinforced Polymer), jota käytetään betoni-, puu-, muuraus-, teräs- ja kuituvahvisteisten polymeerirakenteiden rakenteelliseen vahvistamiseen Sika® CarboDur® M -nauhat liimataan pintaan ulkoiseksi raudoitukseksi käyttäen Sikadur®-30 tai Sikadur®-30 LP epoksi liimaa riippuen työstölämpötilasta (lisätietoja tuotteiden tuotetietoesitteistä) Lisätietoja liimoista niiden omista tuotetoetoesitteistä.

  • Korkea murtolujuus ja hyvä sitkeys
  • Ruostumaton
  • Erinomainen kestävyys ja väsymisenkestävyys
  • Saatavissa mittojen mukaan myös erittäin pitkiä pituuksia 250 m, saumaton asennus
  • Ohut, voidaan pinnoittaa tarvittaessa, voidaan asentaa päällekkäin ja ristiin
  • Helppoja kuljettaa rullalla (Ø n. 0,90 m)
  • Kevyt, Erittäin helppo asentaa, etenkin ylipään (ilman erillisiä tukia)
  • Vähäinen esikäsittely, asennettavissa useissa kerroksissa
  • Siistit päät ilman näkyviä kuituja valmistusprosessin ansioista
  • Hyväksynnät ja testit monissa maissa
Tuotetietoesite Näytä kaikki dokumentit

Käyttö

Sika® CarboDur® menetelmää käytetään parantamaan, kasvattamaan tai korjaamaan rakenteen suoritusta ja kantavuutta:
Kuormien kasvaessa:
  • hyöty- ja /tai liikennekuorman kasvaessa laatoissa, palkeissa ja siltarakenteissa
  • teollisuusrakennuksissa uusien koneiden asennuksen yhteydessä
  • tärinälle alttiissa kohteissa rakenteen vakauttamiseksi
  • rakennuksen muuttuneen käyttötarkoituksen takia
Kun rakenne on vaurioitunut:
  • ikääntymisen seurauksena
  • betoniterästen korroosion seurauksena
  • onnettomuudet (ajoneuvon törmäys, maanjäristys, tulipalo)
Rakenteen parantamiseksi:
  • pienentää taipumaa ja halkeaminen vähentäminen
  • vetoterästen jännitysten vähentämiseksi
  • rakenteen väsyminen
Kantavien rakenteiden muuttumisen takia:
  • kantavia seiniä tai pilareita poistetaan
  • kantaviin laattoihin tehdään aukkoja
Olosuhteiden muuttuminen:
  • kasvanut riski maajäristykseen, iskuun tai räjähdykseen jne.
Rakenteen suunnittelu- tai rakennusvirheen takia:
  • riittämätön / puutteellinen raudoitus
  • riittämätön / puutteellinen rakenteen mitoitus

Edut

  • Korkea murtolujuus ja hyvä sitkeys
  • Ruostumaton
  • Erinomainen kestävyys ja väsymisenkestävyys
  • Saatavissa mittojen mukaan myös erittäin pitkiä pituuksia 250 m, saumaton asennus
  • Ohut, voidaan pinnoittaa tarvittaessa, voidaan asentaa päällekkäin ja ristiin
  • Helppoja kuljettaa rullalla (Ø n. 0,90 m)
  • Kevyt, Erittäin helppo asentaa, etenkin ylipään (ilman erillisiä tukia)
  • Vähäinen esikäsittely, asennettavissa useissa kerroksissa
  • Siistit päät ilman näkyviä kuituja valmistusprosessin ansioista
  • Hyväksynnät ja testit monissa maissa

Pakkaus

Rullassa 250 m tai toimitus määrämittaan katkottuna ei-palautettavassa-pahvilaatikossa.

Väri

Hiilikuitunauha epoksimatriissa, väri musta

Tuotetiedot

Hyväksynnät / Sertifikaatit

HYVÄKSYNNÄT / SERTIFIKAATIT

  • Czech Republic: Technical Approval, ITC, Nr. STO-AO 224-1012/2020/a
  • Technical Approval, CSTB, Avis Technique 3.3/20-1021_V1
  • Certificate of Technical Valuation, CSLLPP, No.259/2023
  • National Technical Assessment Sika CarboDur® kit, ITB, Approval No. ITB-KOT-2018/0414 v.2
  • Technical Approval Sika CarboDur, Nr. IBDiM-KOT-2019-0361 v.2
  • Technical Agreement, CTPC, No. 016-01/488-2022
  • Test report, University of Belgrade, No. 459/2019
  • Slovakia: Technical Assessment, TSUS, No. SK04-ZSV-2669
  • Test Report, Ministry of Regional Development (Ukraine), No. ЗНТ–219–2167.13-001
Tuotetiedot

Kuitutilavuuden määrä

> 68%

Käyttöikä

5 vuotta valmistuspäivämäärästä

Varastointiolosuhteet

Varastoitava alkuperäisessä, avaamattomassa, suljetussa ja vaurioitumattomassa pakkauksessa kuivassa olosuhteessa korkeintaan +50 °C lämpötilassa. Suojattava suoralta auringonvalolta.

Kuljetus: ainoastaan alkuperäisessä pakkauksessa, tai muuten asianmukaisesti suojattuna kaikentyyyppiseltä mekaaniselta vaurioitumiselta.

Mitat

Tyyppi Sika® CarboDur® M

Leveys

Paksuus

Poikkipinta-ala

514

50 mm

1.4 mm

70 mm2

614

60 mm

1.4 mm

84 mm2

814

80 mm

1.4 mm

112 mm2

91490 mm1.4 mm126 mm2
1014100 mm1.4 mm140 mm2
1214120 mm1.4 mm168 mm2

Tiheys

1.60 g/cm3
System information

Menetelmä rakenne

Järjestelmän rakennetta ja kokoonpanoa on täysin noudatettava, eikä sitä saa muuttaa millään tapaa.
Hartsi-liima - Sikadur®-30 tai Sikadur®-30 LP.
Rakenteellinen vahvistaminen Hiilikuitulevyt -Sika® CarboDur® M.
Lisätietoja Sikadur®-30: sta ja Sikadur®-30 LP: stä sekä sovelluksen yksityiskohtiin on “Method Statement Sika® CarboDur® Externally Bonded Reinforcement” Ref: 850 41 05
Tekniset tiedot

Laminaatin vetolujuus

Keskiarvo

3 500 N/mm2

5 % Fraktiiarvo

3 200 N/mm2

Keskiarvo

3 500 N/mm2

5 % Fraktiiarvo

3 200 N/mm2

Lujuus mitattu kuitujen pituussuunnassa

Näitä arvoja tulisi käyttää suunniteltaessa maksimi muodonmuutoksia CFRP-nauhoilla ja pitää ottaa huomioon paikalliset määräykset ja asetukset. Rakenteesta ja kuormien määrästä riippuen voi olla että suunnittelija joutuu pienentämään arvoja määräyksistä ja asetuksista johtuen.

Laminaatin kimmokerroin vedossa

Keskiarvo

210 000 N/mm2

5 % Fractile-value

205 000 N/mm2

Keskiarvo

210 000 N/mm2

Lujuus mitattu kuitujen pituussuunnassa.

Näitä arvoja tulisi käyttää suunniteltaessa maksimi muodonmuutoksia CFRP-nauhoilla ja pitää ottaa huomioon paikalliset määräykset ja asetukset. Rakenteesta ja kuormien määrästä riippuen voi olla että suunnittelija joutuu pienentämään arvoja määräyksistä ja asetuksista johtuen.

Laminaatin murtovenymä

Keskiarvo

1.7 %

Lujuus mitattu kuitujen pituussuunnassa

Lasittumislämpötila

>100 °C

(EN 61006)

Käyttö

Menekki

Menekki

Leveys Sika® CarboDur® M

Tyypillinen menekki

Sikadur®-30*

50 mm

0.20 − 0.28 kg/m

60 mm

0.24 − 0.32 kg/m

90 mm0.40 − 0.56 kg/m
100 mm0.44 − 0.64 kg/m
120 mm0.45 − 0.80 kg/m

*Huom.: Menekki on annettu tyypilliselle työstölle. Riippuen levyn pinnasta, profiilista ja alustan karkeudesta kuten asennustavasta liiman menekki voi olla suurempi aina 20 % asti.
Käyttö

ALUSTAN LAATU

Sika® CarboDur® nauhat liimattuna betonirakenteen pintaan
Suositeltava alustan tartuntavetolujuus pintakäsittelyn jälkeen

  • Keskiarvo: 2.0 N/mm2
  • Minimi: 1.5 N/mm2

Pintäkäsittelyn jälkeen on tarkastettava betonipinnan tartuntavetolujuus.
Jos näitä annettuja arvoja ei saavuteta, vaihtoehtoisia Sika ratkaisuja tulee miettiä:

  • CarboDur® NSM (Near surface mounted) vahvistus asennettuna alustaan tehtyihin uriin.
  • SikaWrap® kangas: lisätietoja tuotteen tuotetietoesitteestä

Betonin tulee olla vähintään 28 vrk vanhaa (riippuen ympäristöstä ja lujuudesta).


Sika® CarboDur® liimattuna muihin alustoihin
Työstettäessä CarboDur® nauhat muuhun alustaan (tiili, kivi, teräs, puu, kuituvahvistettu polymeeri jne.) lisätietoja “Method Statement for Sika® CarboDur® Externally Bonded Reinforcement” Ref: 850 41 05. Ota yhteyttä Sikan tekniseen neuvontaan.

ALUSTAN VALMISTELU

Betonin tulee olla puhdistettu ja käsitelty niin että sementtiliimaa tai tartuntaa heikentäviä kerroksia ja avoimia huokosia ei ole .
Lisätietoja “Method Statement Sika® CarboDur® Externally Bonded Reinforcement” Ref: 850 41 05.



KÄYTTÖ

TÄRKEÄÄ

Asentamisen saa tehdä ainoastaan pätevä ja koulutettu ammattitaitoinen, maahantuohan valtuuttama asentaja.

TÄRKEÄÄ

Noudata tarkasti annettuja työohjeita, mitkä on mainittu tuotteiden tuotetietoesitteissä, Menetelmäohjeissa ja työohjeissa. Edellä mainitut ohjeet on aina sovellettava ja hyväksytettävä kyseisen kohteen vaatimuksiin.

TÄRKEÄÄ

Tuote ei ole UV:n kestävä eikä tuotetta saa jättää säälle alttiiksi. Ota yhteyttä Sikan tekniseen neuvontaan lisäohjeita saadaksesi.

Tuotteen suurin sallittu käyttölämpötila

Suurin sallittu jatkuva käyttölämpötila on n. +50 ° C. Huom.: Kun käytät Sika CarboHeateria Sikadur®-30 LP:n kovetukseen korkeissa lämpötiloissa, maksimaalista jatkuvaa käyttölämpötilaa voidaan nostaa max. +80 °C. Katso myös lisäohjeita ja ohjeita koskevat ohjeet Method Statement: - “Method Statement Sika CarboDur® Externally Bonded Reinforcement” Ref: 850 41 05
