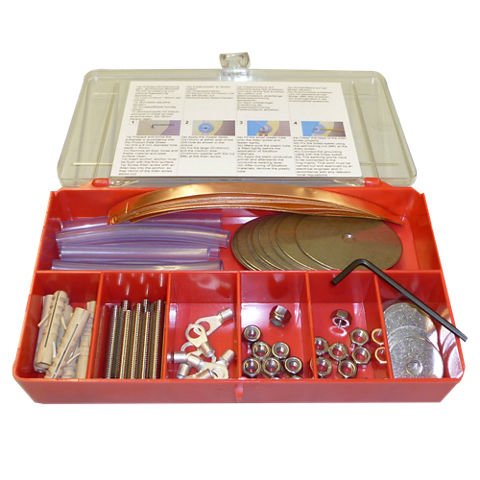

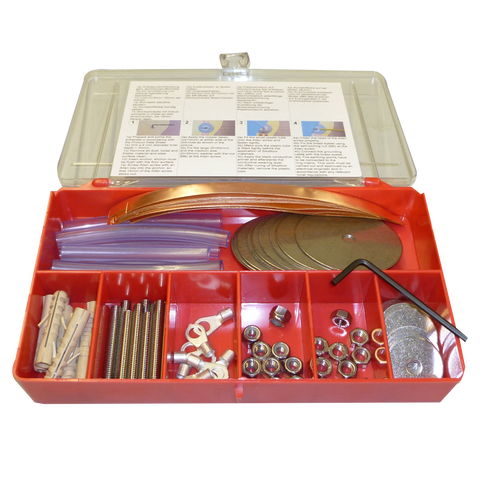

Sikafloor® Conductive Set

5 vuotta valmistuspäivästä

Varastoituna huolellisesti alkuperäisessä avaamattomassa ja vaurioitumattomassa pakkauksessa kuivissa olosuhteissa ja +5°C…+30°C lämpötilassa.

1 maadoituspiste maadoittaa ~200–300 m² lattia-alan.

Maadoituspisteiden etäisyys toisistaan maksimissaan 20 metriä. Suurissa tiloissa on huomioitava maksimi etäisyydet.

Asennettaessa on tukeuduttava voimassa oleviin menetelmäohjeisiin, tuotetietoesitteisiin sekä maadoitussuunnitelmiin.

1. Kun pohjuste on kuivunut, poraa halkaisijaltaan 8 mm reikä, syvyydeltään >50 mm.
2. Poista kaikki pölyt, irtonainen lika porareiän ympäriltä ja aseta koon 8 muoviproppu. Proppu pitää olla lattiapinnan alapuolella.
3. Kierrä ruuvi/kierretanko paikalleen siten että kierre osa jää näkyviin. Kierrettä pitää jäädä näkyviin vähintään 16 mm.
4. Liimaa huolellisesti kupariteipit (2 × 10 mm) reiän molemmille puolille.
5. Aseta iso aluslevy (D=60 mm)  jonka päälle asetetaan pienempi aluslevy (D=30 mm) kierrä mutteri paikalleen (älä kiristä liikaa) varmista että aluslevyt kiristävät kupariteipit hyvin alustaan.
6. Työnnä muoviletku kierteen suojaksi ja varmista että letku on tiiviisti mutteria vasten.
7. Levitä johtava Sikafloor®  pohjuste ja sähköäjohtava pintamassa varmista työstettäessä massaa että maadoituspiste ja kupariteipit peittyvät massalla.
8. Sikafloor® pintamassan kuivuttua, poista muoviletku.
9. Puhdista kierre.
10. Asenna maadoituskaapeli rengasliittimellä ja kierrä itselukittuva M6 mutteri paikalleen.
11. Kytke maadoituskaapeli maadoituskiskoon.
